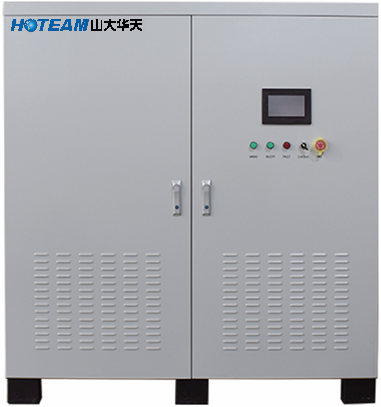

產品概述
光儲充一體機是一種集成光伏發電、儲能與充電功能的綜合性能源設備。它通過整合儲能變流單元與光伏MPPT控制單元，實現對光、儲、充系統的協同運行。設備可選配內置的EMS能源管理系統，依據定制策略進行統一調度與智能管理，從而提升能源利用效率、降低用能成本、增強電網穩定性，是一種低碳環保、高效可靠的綠色能源解決方案。
技術特點
1、支持四象限運行，實現能量雙向靈活流動，適配50Hz/60Hz電網，全自動切換。
2、輸出功率因數在-0.8（超前）至+0.8（滯后）范圍內連續可調，支持用戶自定義無功補償策略。
3、采用先進交錯控制技術，顯著降低紋波電流，有效延長電池使用壽命。
4、可選配內置EMS智能管理系統，支持策略定制，實現運行模式的自主優化與智能調控。
5、配備彩色觸摸屏，支持中英文界面切換，集成顯示與控制功能，關鍵數據一目了然，操作直觀便捷。

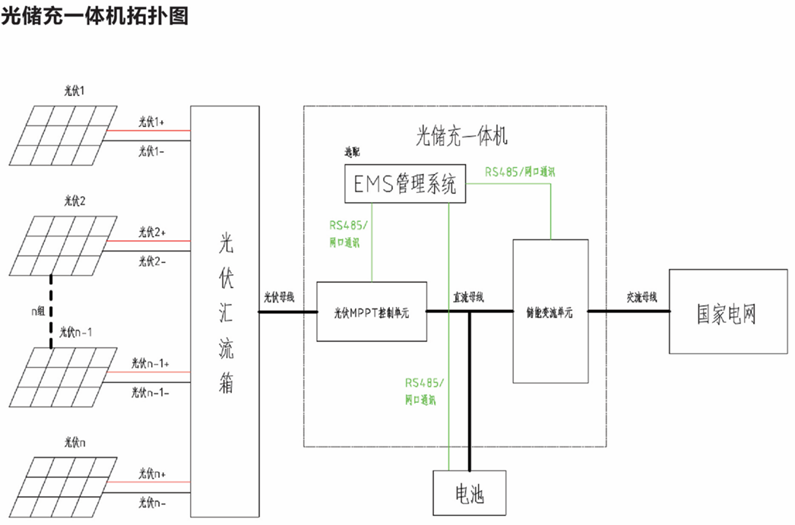

光儲充一體機包含:光伏MPPT控制單元+儲能變流單元+EMS管理系統[選配]
光伏板通過匯流箱匯流后，接到光儲充一體機的光伏MPPT控制單元光伏輸入端，經儲能變流單元逆變后連接至國家電網。光儲充一體機提供多種通訊接口，用戶可自行提供上位機軟件對設備進行遠程控制，也可選配內置EMS機型，內置EMS的機型可以定制多種應用邏輯，現提供2種參考運行邏輯如下:
例1.廠區變壓器為250KW，配置400KW光儲充一體機進行變壓器擴容，優先等級為:光伏→250KW變壓器→電池。
a)放電截止電壓<電池電壓<浮充電壓(不滿電)，當負載功率>200KW[變壓器250KW，預留負載變化余量]，防逆流跟隨200KW以上負載(負載-200KW)。
b)電池電壓=放電截止電壓，儲能變流單元恒壓放電模式下采用a)的防逆流模式。
c)電池電壓=浮充電壓，儲能變流單元防逆流進行正常的負載跟隨。
例2.自定義光伏、電池、網電的用電優先級
d)設置電池浮充電壓<MPPT控制單元充電的浮充電壓，MPPT控制單元充電到設置的浮充電壓后，優先把太陽能板的能量送入電網。當電池電壓<MPPT浮充電壓時，太陽能電池板優先給電池充電(優先級可更改)。
e)當電池電壓=儲能變流單元放電截止電壓，儲能變流單元保持最低電池電壓恒壓放電，負載更多的用電從市電獲取。

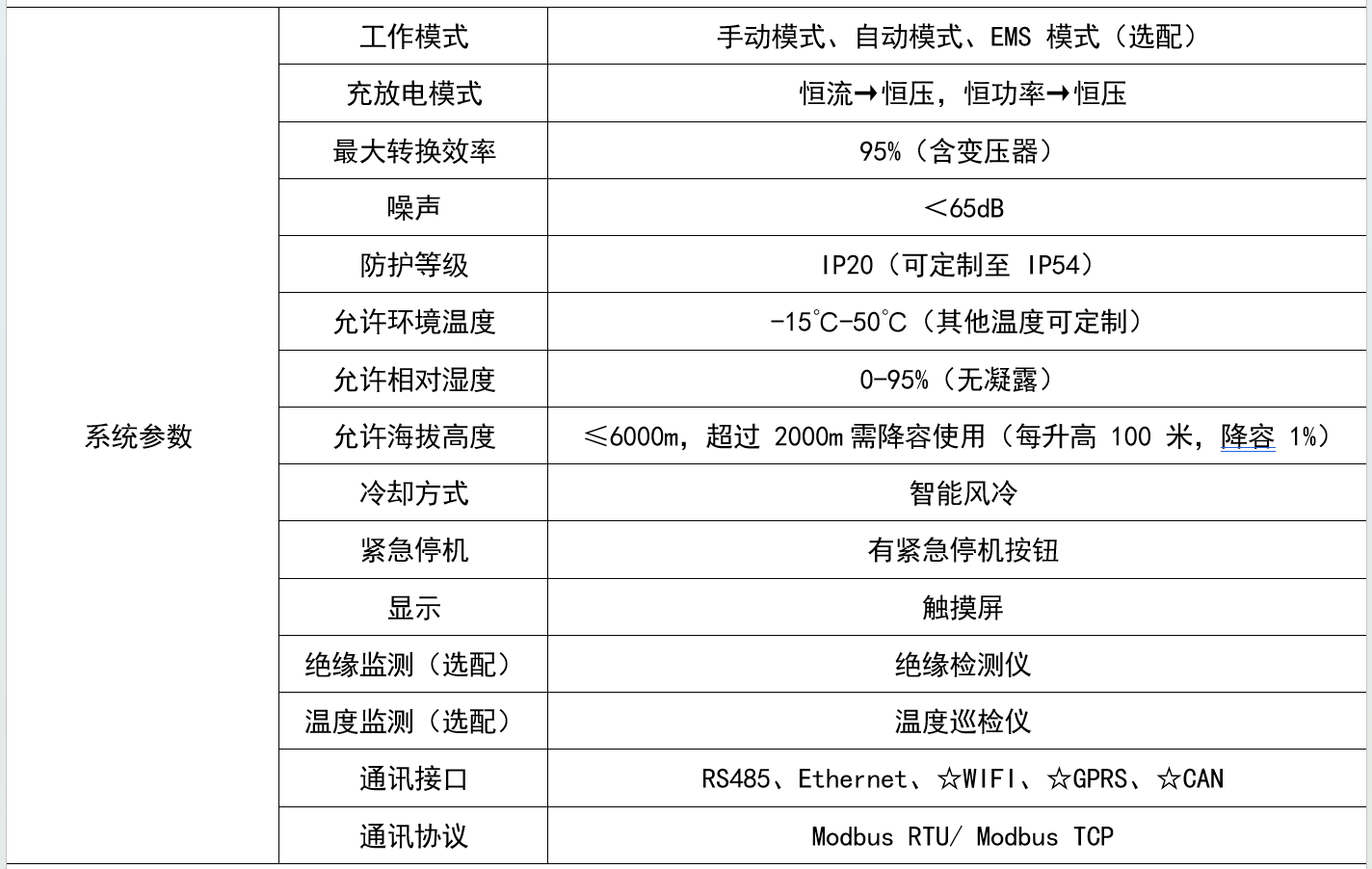

光儲充一體機技術規格表
