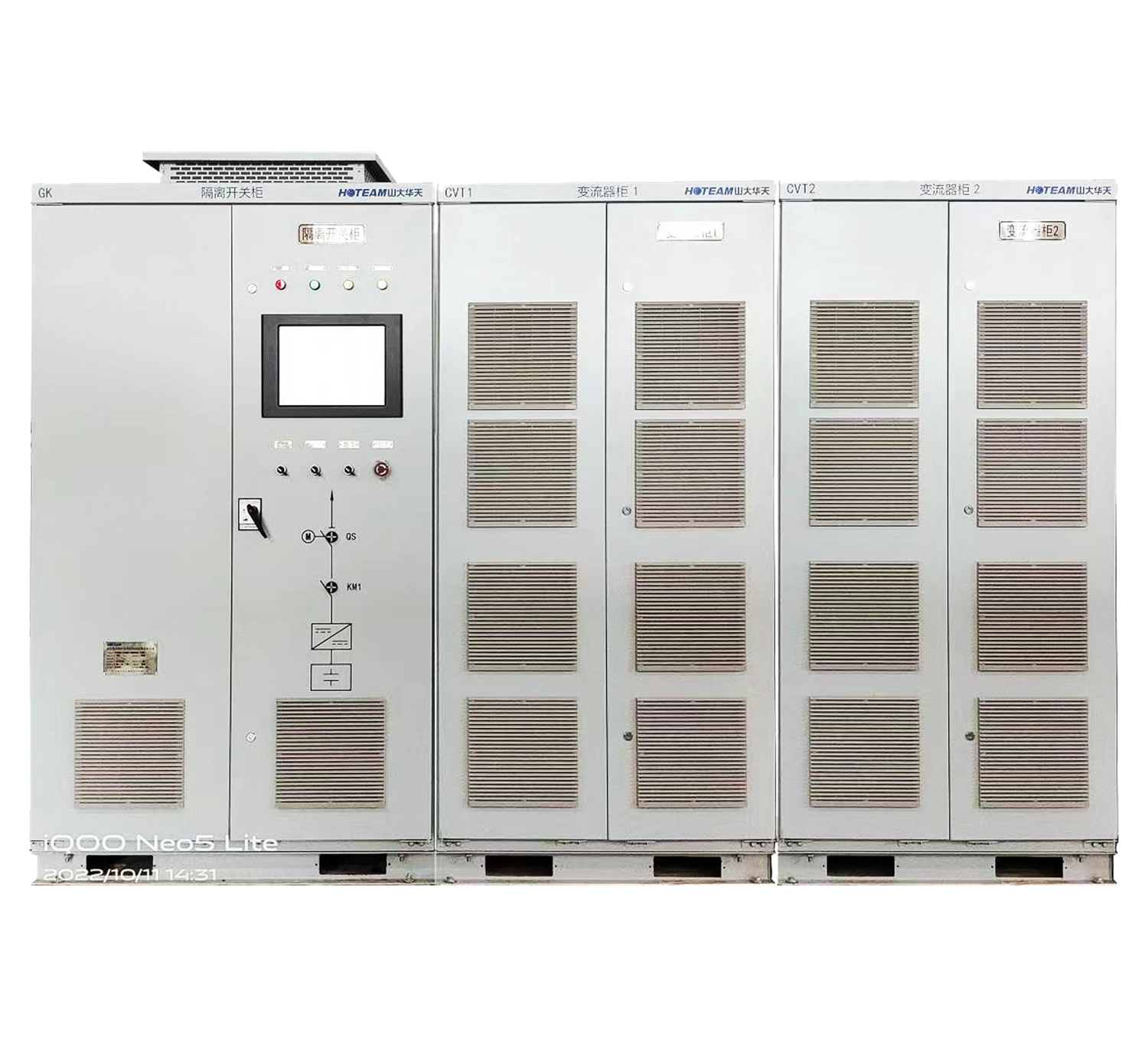

產品介紹
華天HTRES再生制動能量電容儲能裝置是利用電力電子器件構成的多組雙向DC/DC模塊，該裝置直流側與牽引電網的直流母線連接，當列車制動能量促使?fàn)恳娋W(wǎng)的直流電壓上升超過設定值時，裝置啟動正向變換將再生制動能量存儲于超級電容器組中；當列車啟動或運行需求牽引能量促使?fàn)恳娋W(wǎng)的直流電壓下降超過設定值時，裝置啟動反向變換將超級電容中存儲的能量輸出至牽引電網，供機車使用達到制動能量的再利用，并實現穩定直流母線電壓的目的。

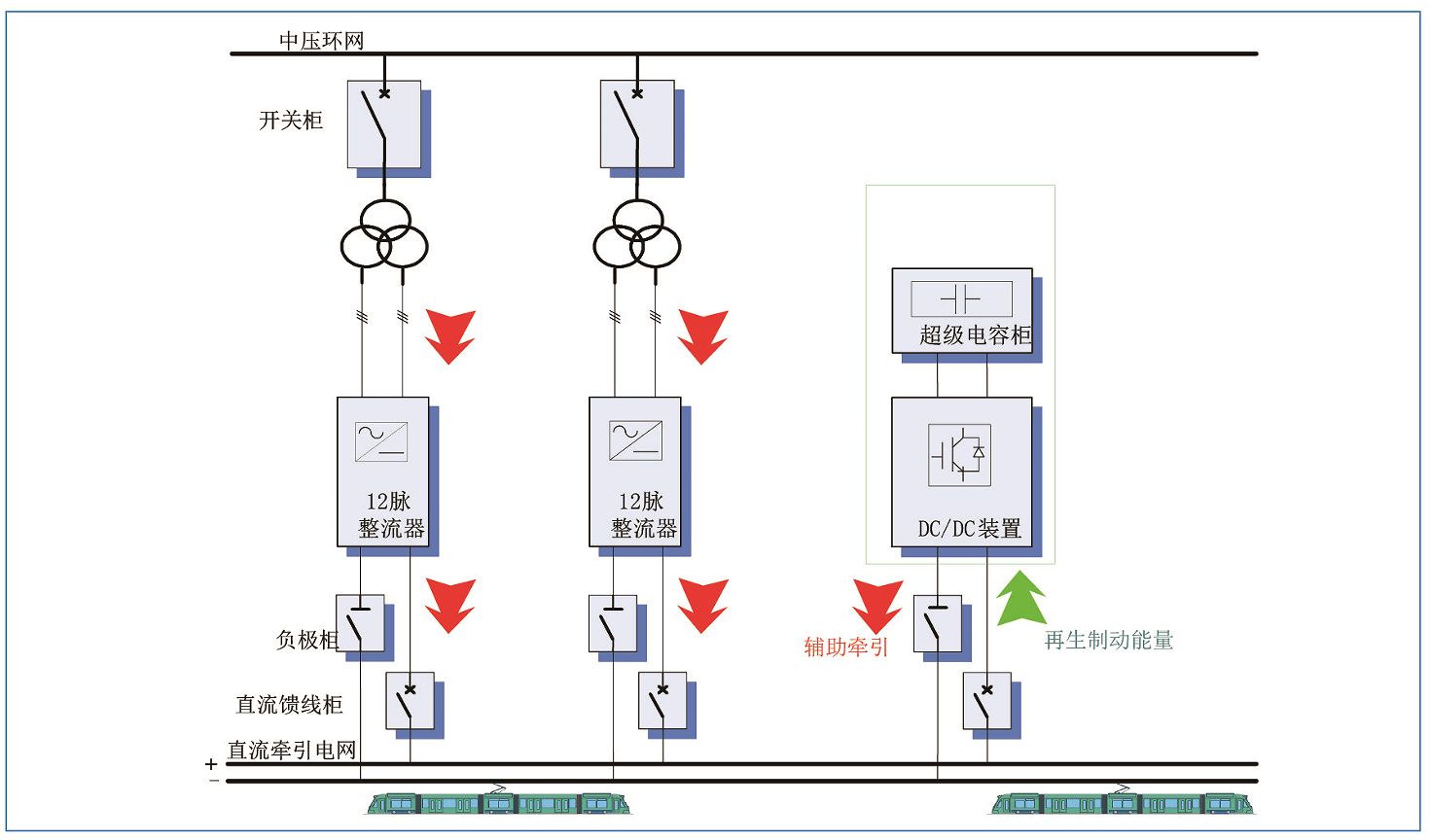

再生制動能量電容儲能裝置工作原理
技術特點
· 采用多DSP協同控制。控制精度高、動態響應速度快。
· 多項發明專利，動態響應快。
· 嚴格的熱設計，確保系統運行安全。
· 完善的保護功能，確保系統運行安全可靠。
· 光纖隔離驅動，抗干擾能力強。
· 良好的人機界面：大尺寸真彩色觸摸顯示屏，現場可切換的中英文雙語界面。
· 具有RS485接口，標準的MODBUS RTU通訊協議，具有計算機遠程監控功能。

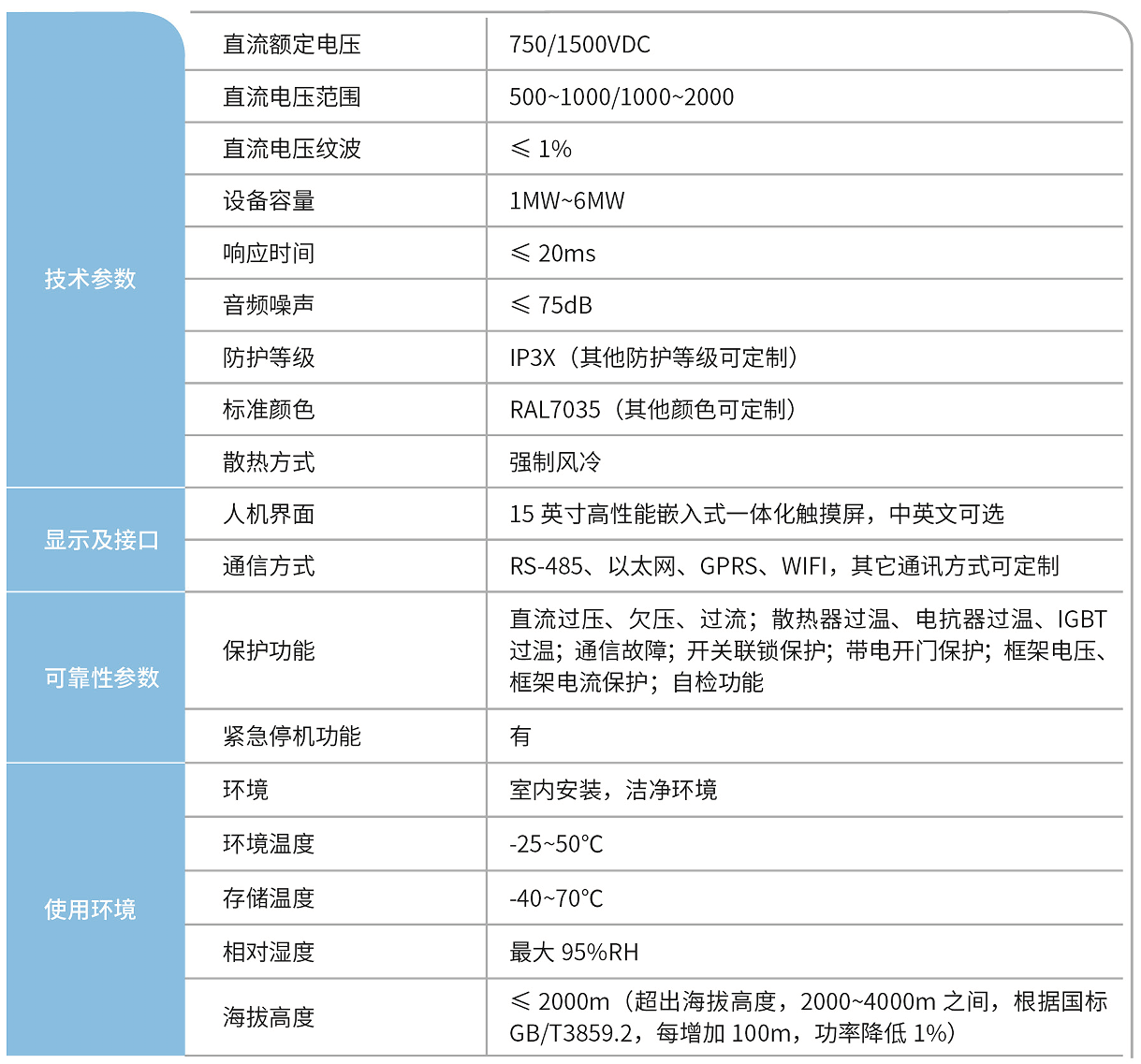

性能參數
